Acme Thread Tube Ends (Square, Brass Insert, Inch)

  • Glass-reinforced nylon body
  • Brass threaded insert
  • Square
  • Inch

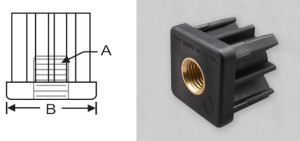

P/N Thread (A) OD (B) Tube Guage/Shape Tube Size OD Wall Static Load (lbs)
TE1-2A-ACME1 3/8-12 1.5 sq. 16 ga. square 1.5 sq. .065 1500
TE1-2B-ACME1 1/2-10 1.5 sq. 16 ga. square 1.5 sq. .065 1500
TE1-2C-ACME1 5/8-8 1.5 sq. 16 ga. square 1.5 sq. .065 1500
TE1-2D-ACME1 3/4-6 1.5 sq. 16 ga. square 1.5 sq. .065 1500
TE1-3A-ACME1 3/8-12 1.5 sq. 11 ga. square 1.5 sq. .120 1500
TE1-3B-ACME1 1/2-10 1.5 sq. 11 ga. square 1.5 sq. .120 1500
TE1-3C-ACME1 5/8-8 1.5 sq. 11 ga. square 1.5 sq. .120 1500
TE1-3D-ACME1 3/4-6 1.5 sq. 11 ga. square 1.5 sq. .120 1500
TE2-1A-ACME1 3/8-12 2.0 sq. 16 ga. square 2.0 sq. .065 2000
TE2-1B-ACME1 1/2-10 2.0 sq. 16 ga. square 2.0 sq. .065 2000
TE2-1C-ACME1 5/8-8 2.0 sq. 16 ga. square 2.0 sq. .065 2000
TE2-1D-ACME1 3/4-6 2.0 sq. 16 ga. square 2.0 sq. .065 2000
TE2-3A-ACME1 3/8-12 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000
TE2-3B-ACME1 1/2-10 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000
TE2-3C-ACME1 5/8-8 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000
TE2-3D-ACME1 3/4-6 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000
