Glide-Rite™ (Stud Style, Nylon Base, Inch)

  • Steel and Stainless Steel
  • Stud Style
  • Nylon Base
  • Inch

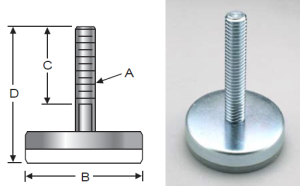

Steel P/N Stainless P/N Thread (A) Base Dia (B) Thread Length (C) Total Height (D) Max Load (lbs) Ship Wt (lbs)
G-01 SG-01 10-24 1.200 1 1/2 2 1/4 250 0.04
G-02 SG-02 1/4-20 1.200 1 1/2 2 1/4 250 0.04
G-03 SG-03 5/16-18 1.200 1 1/2 2 1/4 250 0.04
G-04 SG-04 5/16-18 2.030 2 3 250 0.12
G-05 SG-05 3/8-16 2.030 2 3 250 0.14
G-06 SG-06 3/8-16 2.400 2 3 250 0.18
G-07 SG-07 3/8-16 2.400 4 5 250 0.24
G-08 SG-08 1/2-13 2.400 2 3 250 0.24
G-09 SG-09 1/2-13 2.400 4 5 250 0.34
G-010 SG-010 1/2-13 2.800 2 3 500 0.26
G-011 SG-011 1/2-13 2.800 4 5 500 0.36
G-012 SG-012 5/8-11 2.800 2 3 500 0.32
G-013 SG-013 5/8-11 2.800 4 5 500 0.48
G-014 SG-014 1/2-13 3.187 4 5 500 0.44
G-015 SG-015 1/2-13 3.187 6 7 500 0.52
G-016 SG-016 5/8-11 3.187 4 5 500 0.56
G-017 SG-017 5/8-11 3.187 6 7 500 0.70
G-018 SG-018 3/4-10 2.800 2 3 500 0.40
G-019 SG-019 3/4-10 2.800 4 5 500 0.60
G-020 SG-020 3/4-10 3.187 4 5 500 0.70
G-021 SG-021 3/4-10 3.187 6 7 500 0.90
