Acme Thread SnapLock™ (Stud Style, Inch)

Steel and Stainless Steel Stud Style Levelers, Inch

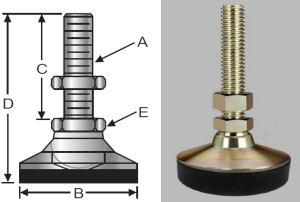

Steel P/N Stainless P/N Thread (A) Base Dia (B) Thread Length (C) Total Height (D) Hex Size (E) Max Load (lbs)
SL-0B-ACME1 SSL-0B-ACME1 1/4-16 1 1 1/4 1 15/16 1/2 0.10
SL-0BA-ACME1 SSL-0BA-ACME1 1/4-16 1 2 1/2 3 3/16 1/2 0.12
SL-100-ACME1 SSL-100-ACME1 5/16-14 1 1/4 2 2 7/8 5/8 0.22
SL-100A-ACME1 SSL-100A-ACME1 5/16-14 1 1/4 4 4 7/8 5/8 0.26
SL-1B-ACME1 SSL-1-ACME1 3/8-12 1 1/4 2 2 7/8 5/8 0.22
SL-1BA-ACME1 SSL-1A-ACME1 3/8-12 1 1/4 4 4 7/8 5/8 0.26
SL-2B-ACME1 SSL-2-ACME1 1/2-10 1 7/8 2 3 1/8 3/4 0.48
SL-2BA-ACME1 SSL-2A-ACME1 1/2-10 1 7/8 4 5 1/8 3/4 0.58
SL-3B-ACME1 SSL-3-ACME1 5/8-8 2 1/2 2 3 1/4 7/8 1.06
SL-3BA-ACME1 SSL-3A-ACME1 5/8-8 2 1/2 4 5 1/4 7/8 1.12
SL-4B-ACME1 SSL-4-ACME1 3/4-6 3 2 3 1/2 1 1/16 1.70
SL-4BA-ACME1 SSL-4A-ACME1 3/4-6 3 4 5 1/2 1 1/16 1.90
